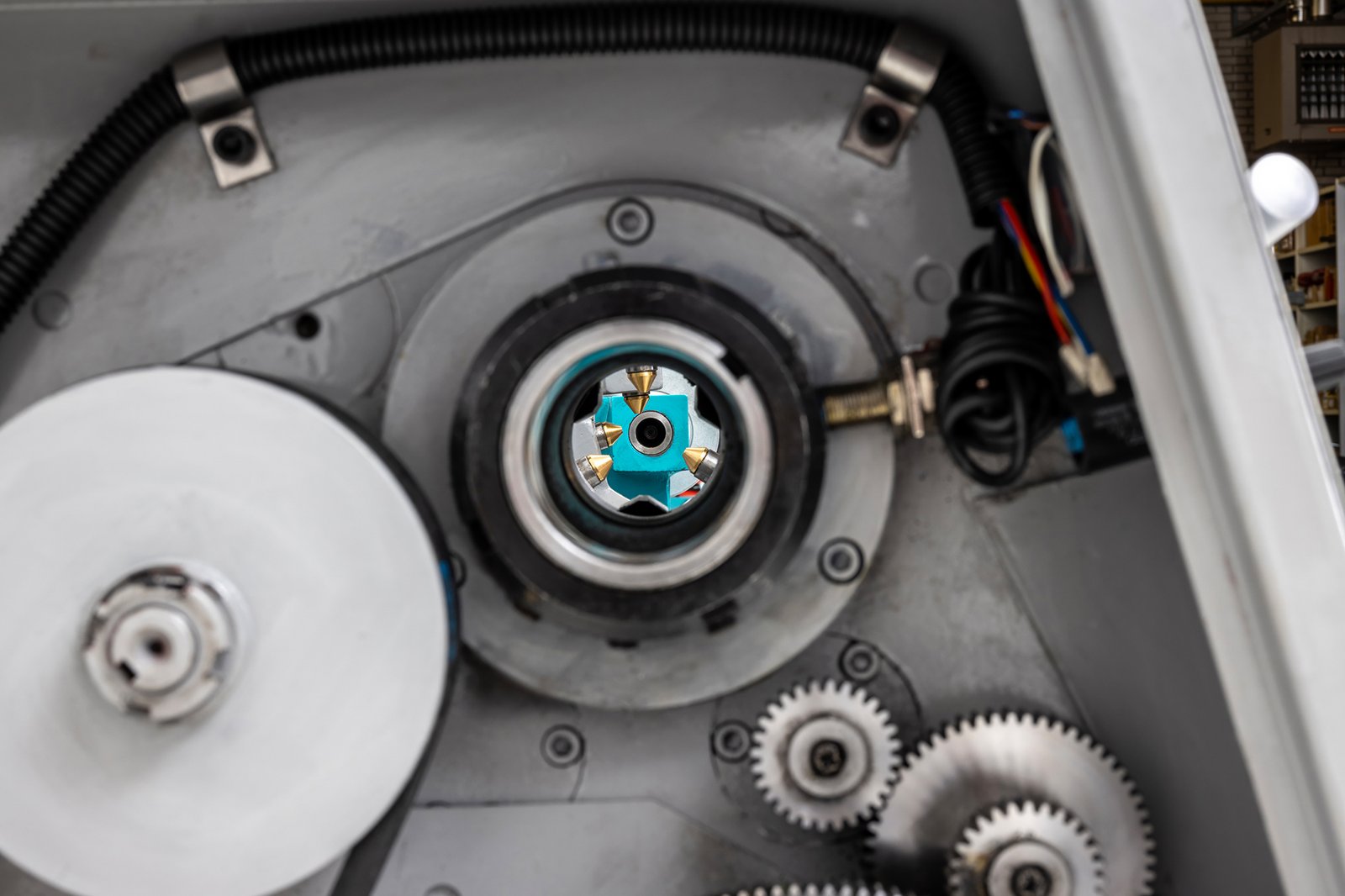

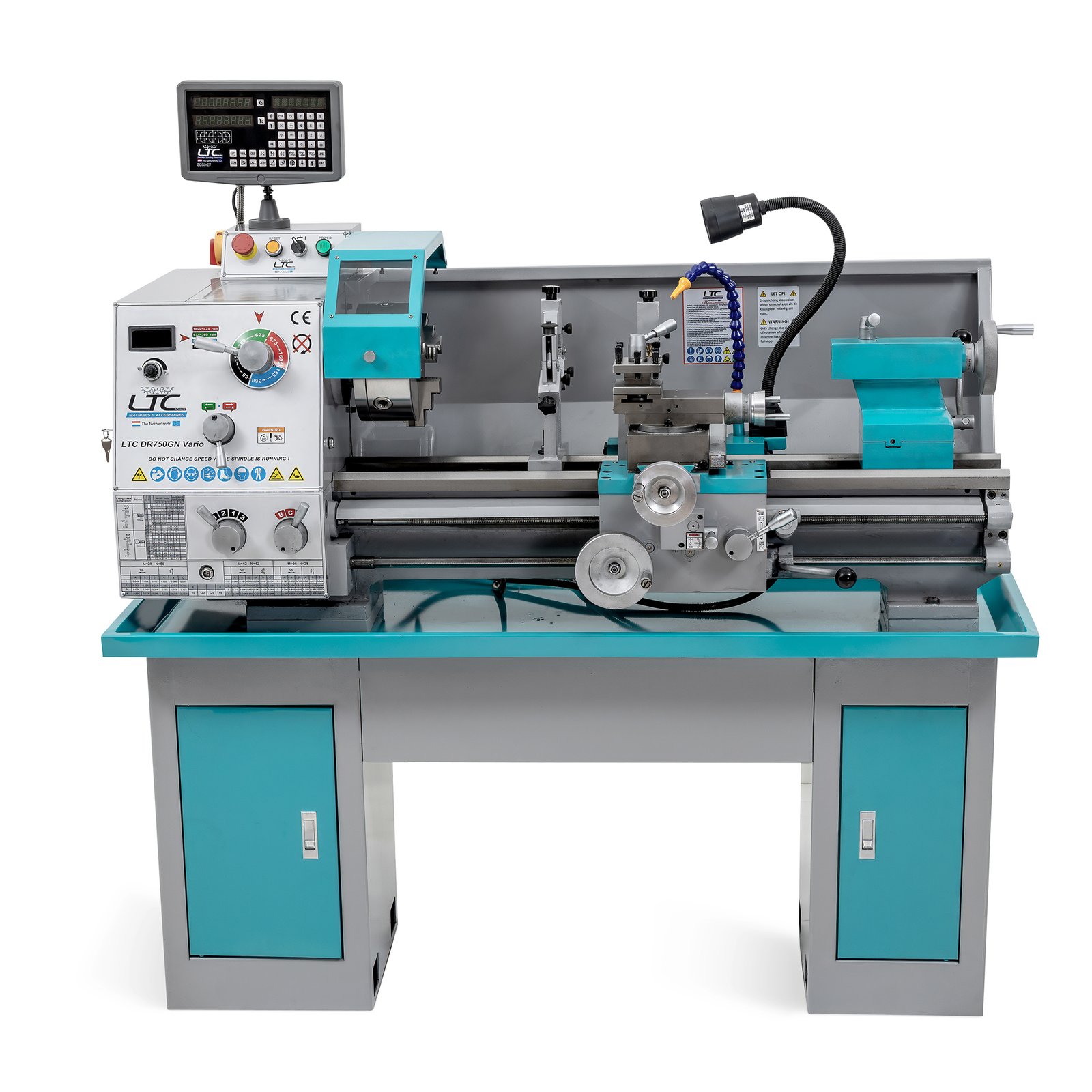

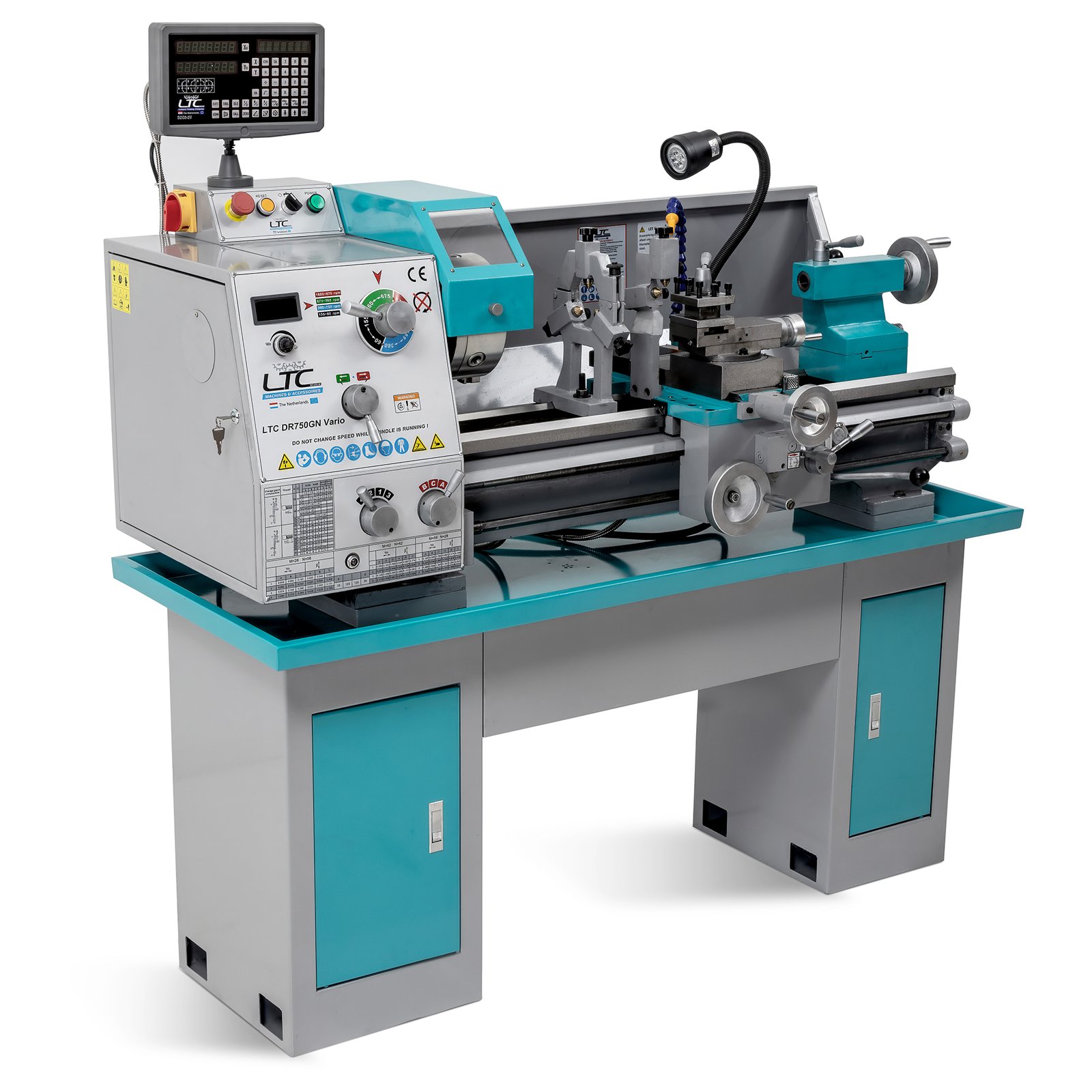

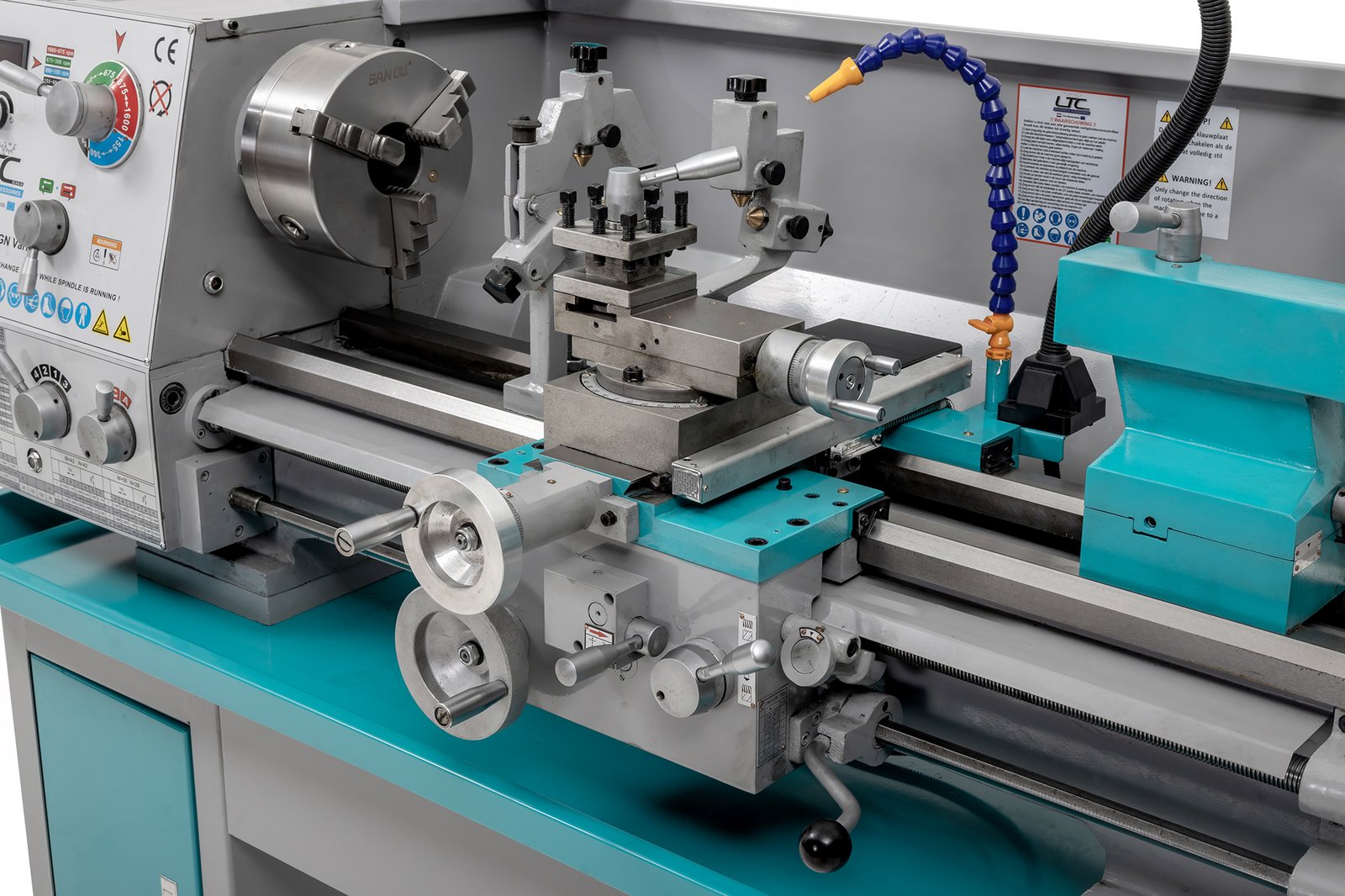

De LTC DR 750 GN Vario heeft een tandwiel aangedreven overbrenging van de hoofdas. De aandrijving bestaat uit een 4-traps tandwielkast. De tandwielkast wordt aangedreven door een sterke AC motor.

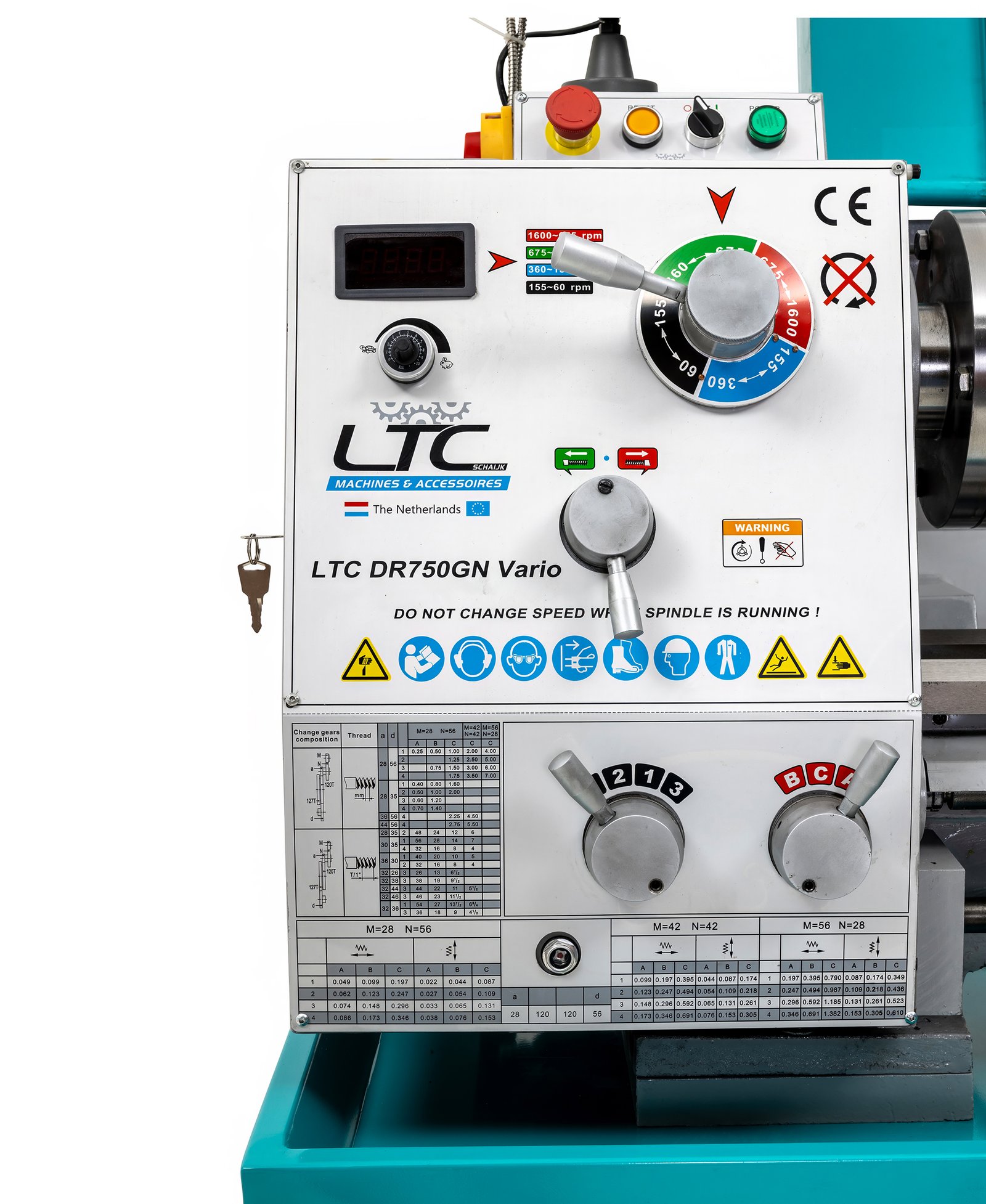

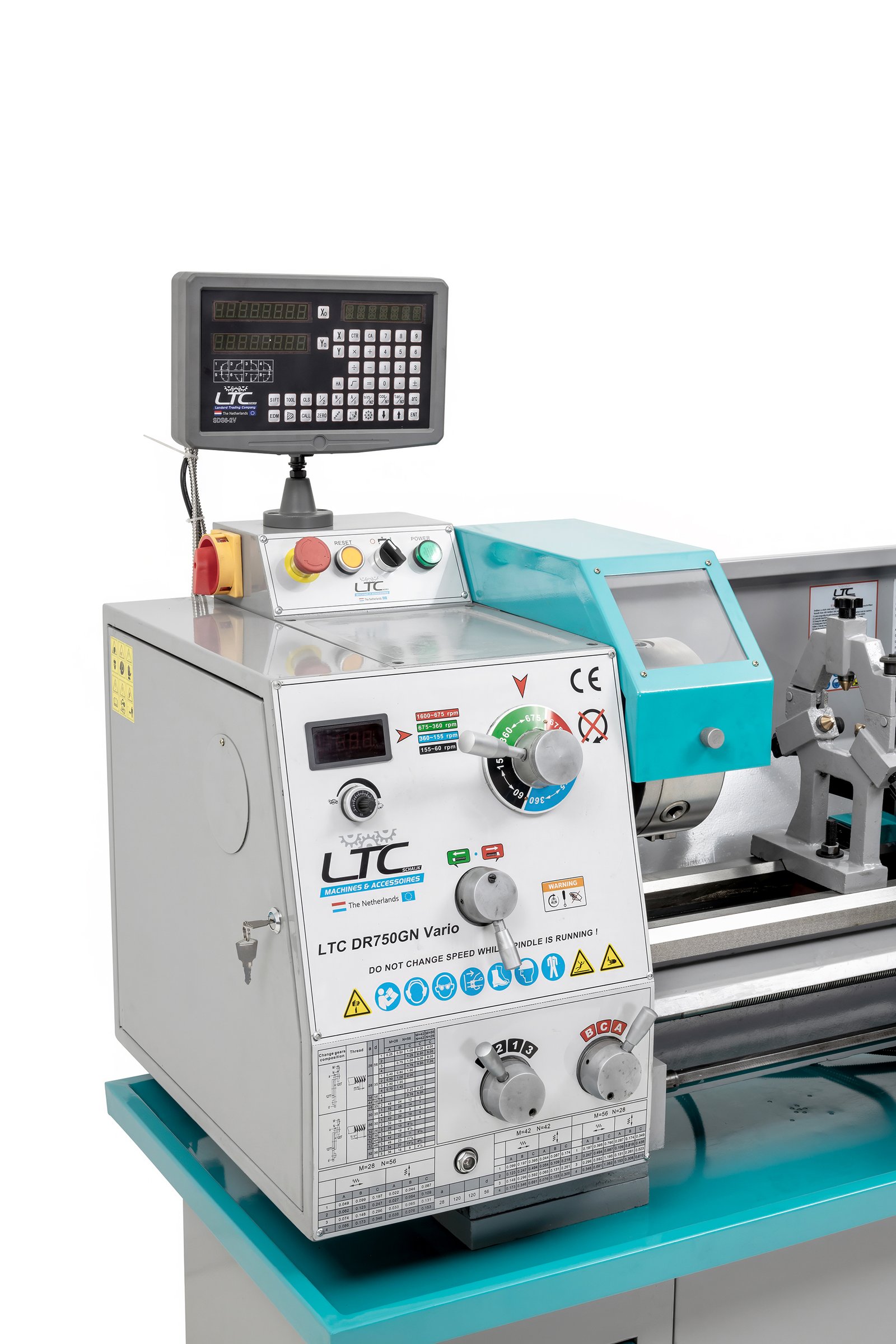

Deze motor wordt gevoed door een frequentieregelaar. Hierdoor kan je binnen de 4 trappen elk gewenst toerental instellen, ook tijdens draaiwerk. Het voordeel van deze 4-traps aandrijving met frequentieregelaar is de enorme kracht in de lage toerentallen. Dit is nodig bij bijvoorbeeld boorwerk, tapwerk, afsteken, etc. Het instellen van het toerental gebeurt aan de voorzijde van de machine.
De voedingskast is voorzien van tandwielen en wordt ingesteld door schakelhendels. Hier kan bijna elke voedingssnelheid en/of schroefdraadspoed worden ingesteld, waardoor nagenoeg geen wisselwielen nodig zijn.

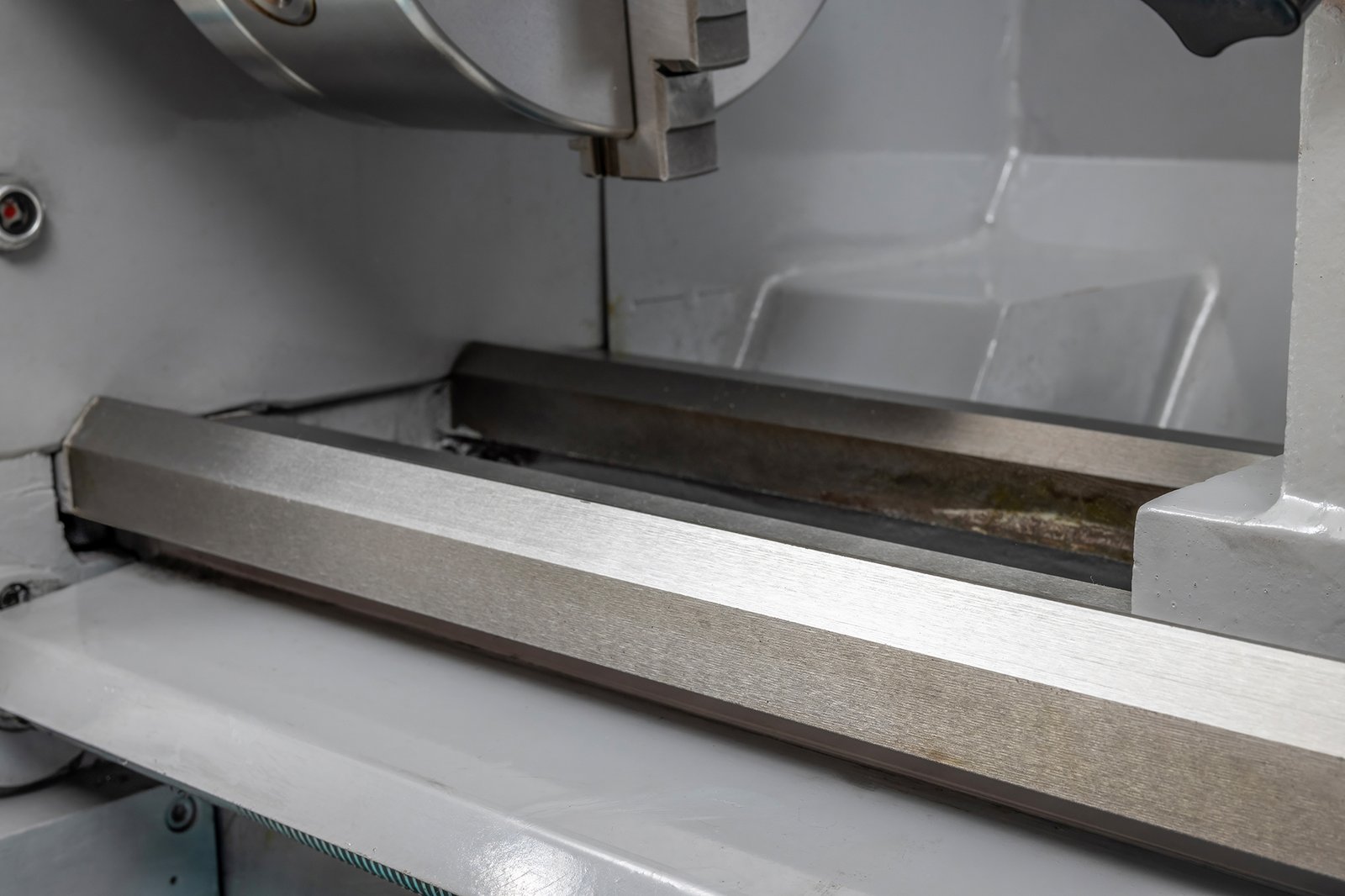

Het bed is inductiegehard en geslepen in prismavorm. Draaibank is voorzien van een grote doorlaat. De machine is CE uitgerust.

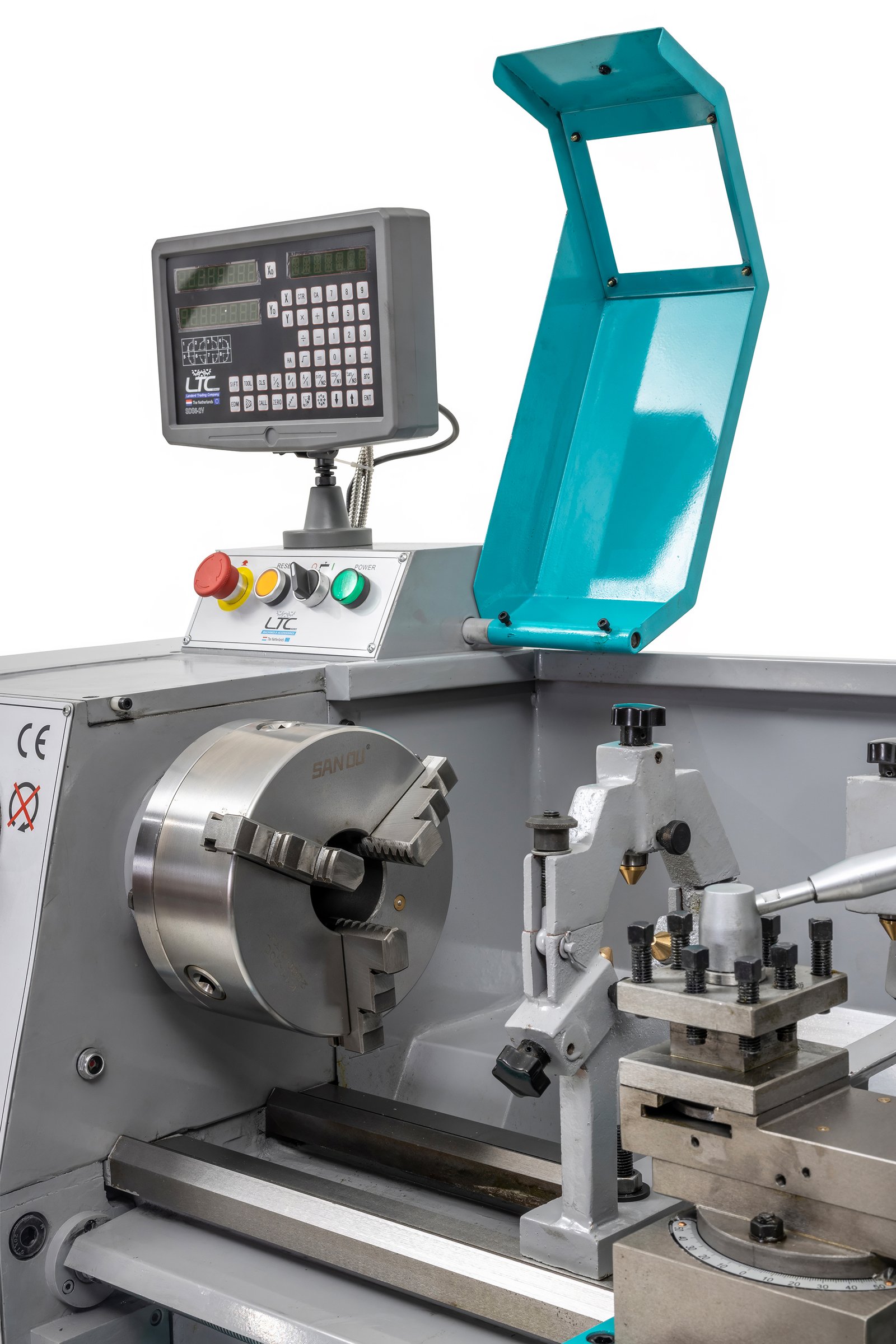

- Drieklauw 200mm
- Vierklauw 200mm
- Spanenbak en achterscherm
- Onderstel
- Langsvoeding
- Dwarsvoeding

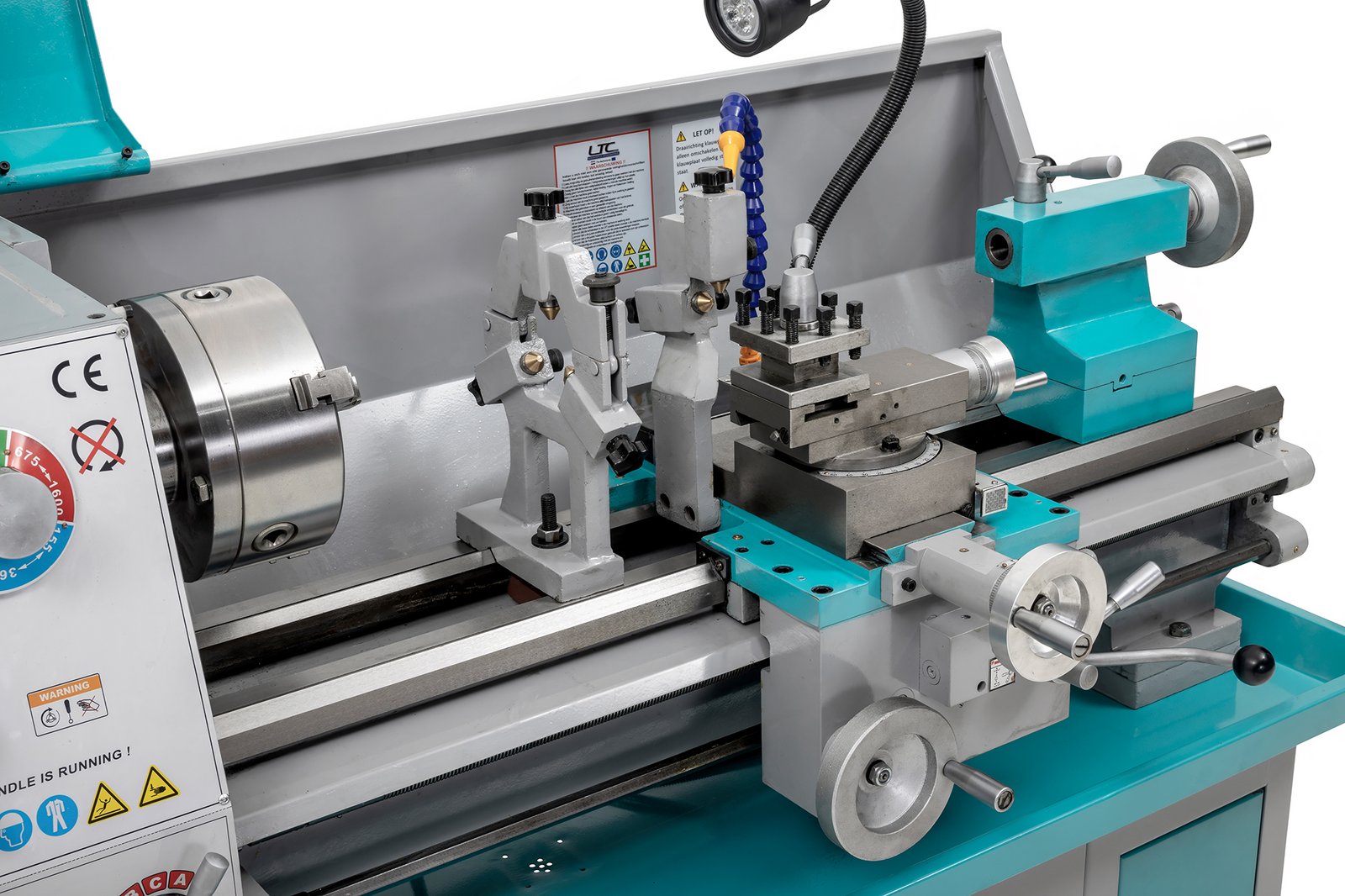

- 4-slag beitelhouder
- Vaste en meelopende bril
- Led verlichting
- Separate noodstop

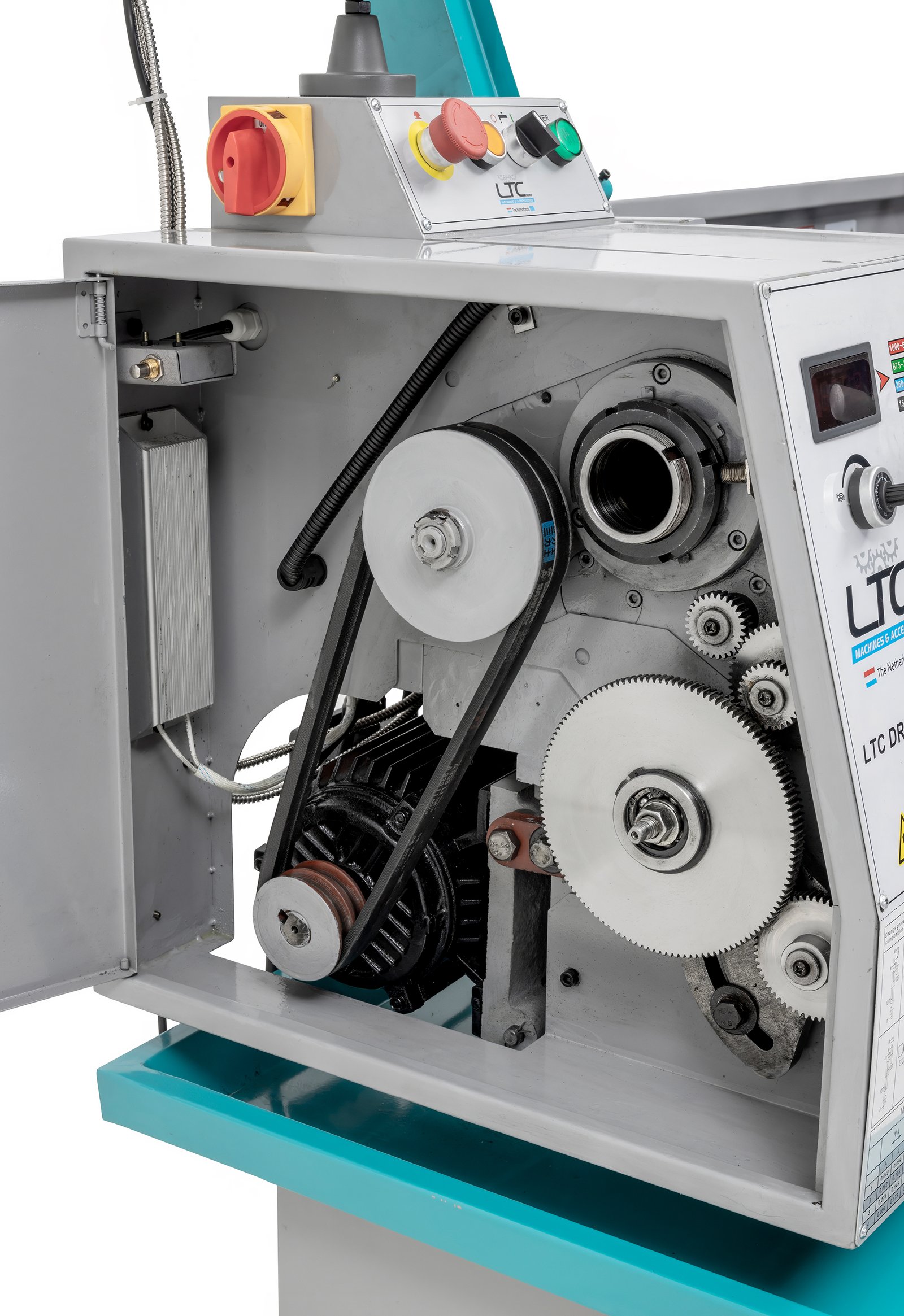

- Toebehorenkist met wisselwielen, vaste centers, oliespuit, etc.
- Met koelinrichting

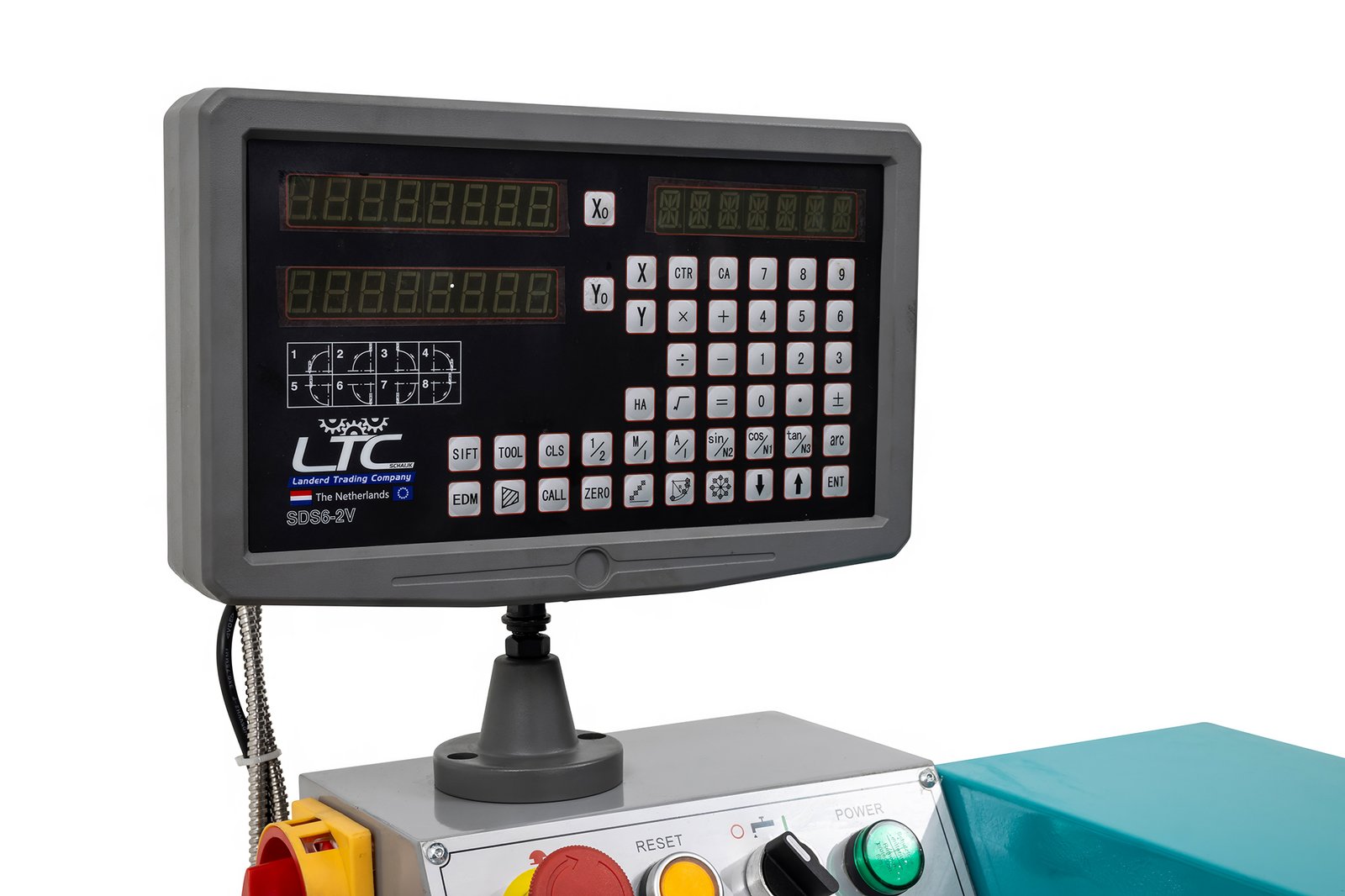

| Digitale uitlezing | Ja |
| Motorvermogen | 1,5 kW |
| Afstand tussen centers | 750 mm |
| Opname losse kop | MK3 |
| Verplaatsing pinole | 100 mm |
| Doorlaat hoofdas | 52 mm |
| Spindelopname hoofdas | MK6 |
| Draadsnijden metrisch | 0,25 - 7 (29x) mm/omw |
| Draadsnijden inch | 4-56 (41x) inch |
| Draadsnijden module | 0,2 – 7,0 (31x) mm |
| Draadsnijden pitch | 4-216 (40x) |
| Draaidiameter over bed | 360 mm |
| Draaidiameter over support | 240 mm |
| Dwarsverplaatsing support | 225 mm |
| Toerentalbereik | 60-1600 omw/min |
| Verplaatsing beitelsupport | 120 mm |
| Voedingsbereik langs | 0.049-1,382 |
| Machine afmetingen | 153x76x155 cm (met onderstel) |
| Verpakkingsafmetingen | 160x78x120 cm (met 2 dozen onderstel) |
| Netto gewicht | 390 kg |
| Voltage | 400 V |
